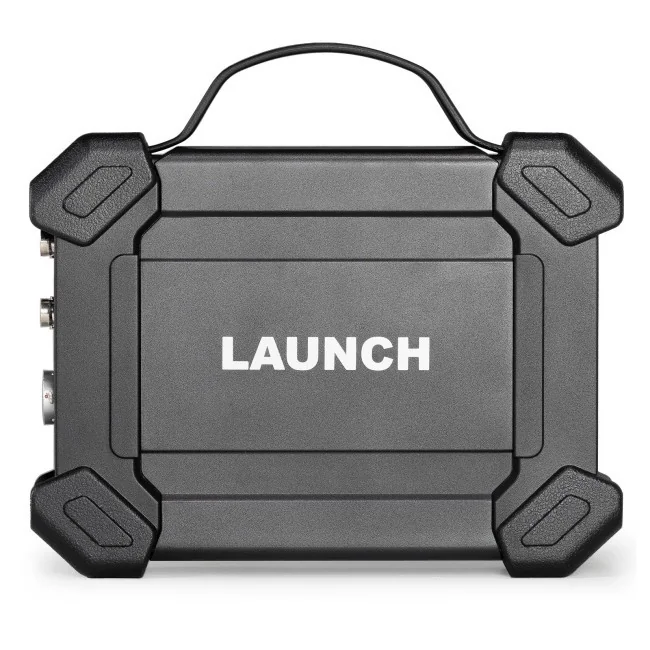

Launch X-431 SensorBox S2-2

Unde stă în gamă

Modul profesional original Launch din gama X-431, dedicat service-urilor care vor sa izoleze rapid cauza reala a unei defectiuni: senzor vs. cablaj/conectori vs. ECU. Genereaza si simuleaza semnale de senzori, verifica actuatori si masoara ca multimetru, fara a mai schimba piese 'la ghici'. Este un accesoriu care extinde functiile unui tester Launch X-431 - are nevoie obligatoriu de o tableta Launch X-431 compatibila (nu este inclusa).

Ce face, punct cu punct

• Simulare semnale de senzori pentru a reproduce conditii de functionare fara a inlocui piesa si a verifica daca ECU raspunde corect la un semnal 'corect'
• Izolarea cauzei reale a defectiunii: senzor vs. cablaj/conectori vs. ECU
• Ajuta la depanarea problemelor intermitente prin verificari repetabile si controlate (semnal constant, frecventa setata, forma de unda definita)
• Testare completa intr-un singur modul: simulare senzori, verificare actuatori si masuratori de multimetru
• Suporta forme de unda predefinite si forme de unda 'desenate'/introduse manual pentru simulari personalizate
• Functii tip osciloscop pe 2 canale pentru vizualizarea si simularea semnalelor
• Se alimenteaza/incarca prin USB 5V de la testerul Launch X-431

Proceduri de service și resetări

6 proceduri documentate. Disponibilitatea reală pe o mașină anume depinde de marcă, an și echipare.

• Sensor - simulare semnale de intrare ale sistemelor de control auto, astfel incat ECU sa ajusteze parametrii de functionare pe baza semnalelor generate
• Actuator - simulare semnale de control/iesire pentru evaluarea starii de functionare a actuatorilor (ex. motor de ralanti, electrovalva EGR)
• Defined/Drawn waveform - forme de unda predefinite si desenate/introduse manual
• Timing waveform - lucru cu forme de unda in care sincronizarea este relevanta
• Multimeter - masuratori electrice: tensiune DC/AC, rezistenta, capacitanta, dioda/continuitate
• System settings - setari de sistem ale modulului

Pe ce vehicule merge

Nu are acoperire proprie pe marci/modele de vehicule - fiind un simulator/tester de senzori si actuatori, se foloseste generic la orice sistem auto in care se testeaza senzori/actuatori/circuite electrice; procedurile disponibile depind de aplicatia testerului Launch X-431 conectat.

Compatibil ca accesoriu cu testere/tablete Launch X-431. Modele mentionate de sursele Launch/retaileri: X-431 PAD VII (si PAD VII Elite), PAD V (si PAD V Elite), PAD III / PAD III V2.0, Launch V 5.0, Pros V5.0, V+, Pro3S+, PROS, Pro5, Pro TT, Pro3 ACE, PRO ELITE, Pro Dyno, Pro3 APEX, IMMO Plus. Magazinul mentioneaza X431 PRO5, PRO3, PRO3 APEX si alte modele similare.

Ce trebuie să știi înainte să comanzi

Partea pe care magazinele o sar. E și cea care decide dacă aparatul e potrivit sau doar scump.

Specificații tehnice

Ecran	Nu are ecran propriu - rezultatele si formele de unda se afiseaza pe ecranul testerului Launch X-431
Sistem	Nu are sistem de operare propriu - functioneaza ca accesoriu prin aplicatia rulata pe tableta/scanerul Launch X-431 la care se conecteaza.
Tip	Simulator si tester de senzori + tester actuatori + multimetru auto (modul add-on X-431)
Canale	2 canale (CH1/CH2)
Precizie	1%
Simulare senzor curent max	curent maxim de iesire la simulare senzor: 20 mA (iesire alimentata din baterie)
Iesire sarcini	pentru sarcini precum solenoizi / bobina de aprindere: iesire pana la 2A cu alimentare externa
Frecventa unda dreptunghiulara	0-15 kHz
Duty cycle	0-100%
Frecventa predefinita	0-20 kHz
Simulare dcv	suport simulare DCV
Simulare frecventa	suport simulare frecventa
Multimetru rezistenta	0 Ω - 40 MΩ
Multimetru capacitanta	0 F - 100 µF (timp maxim de masurare 30 s)
Multimetru alte	detectie dioda si test de continuitate (sub 30 Ω)

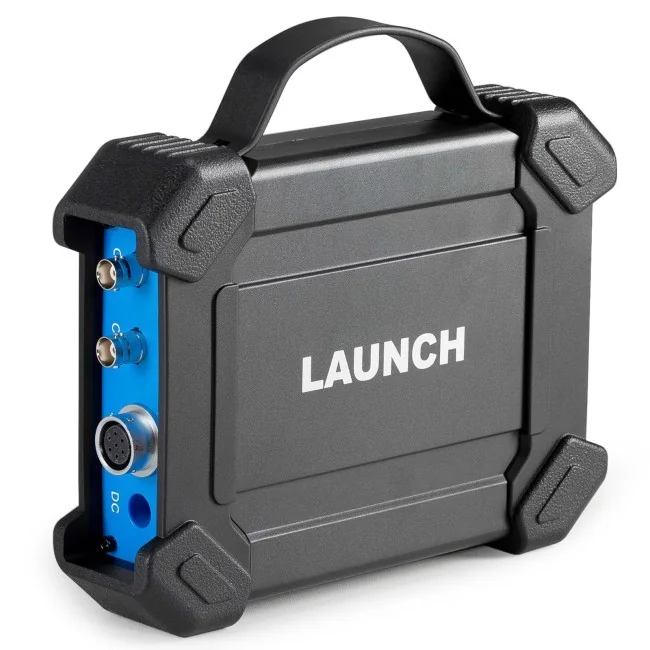

Interfata fizica	borne dedicate multimetru (COM si V/Ω/C), intrari canale CH1/CH2, interfata de 7 pini pentru aplicatii specifice, buton Power, indicatoare stare baterie/conectare
Temperatura operare	0°C - 50°C
Temperatura stocare	-30°C - 70°C
Certificari	CE, FCC, RoHS (conform listarilor magazinului si retailerilor; nu au fost confirmate independent pe fisa oficiala Launch)
Tensiune	Simulare/amplitudine semnal senzor: 0-20 V; multimetru tensiune DC 0-700 V si AC 0-700 V; alimentare/incarcare 5V prin USB
Cod produs	633 · SKU 1L16

Ce primești în cutie

• Modul Launch X-431 SensorBox S2-2
• Cablu USB 2.0 Type-B pentru conectare la testerul X-431
• Cabluri/borne de masurare multimetru si sonde pentru canale (conform dotarii standard)
